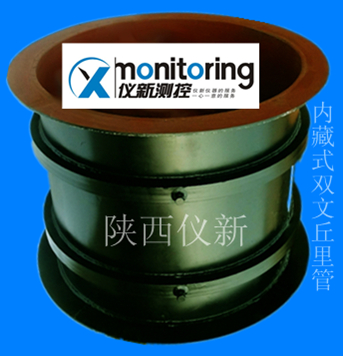

内藏式双文丘里管/插入式

Label 发布于:2020-08-19 12:00:01 浏览:1175【次】



内藏式双文丘里管中,外文丘里管起诱导整流作用,内文丘里管是核心的一次传感元件,当流体进入由内文丘里管外壁与外文丘里管组成的环型流道时,因流通面积变小,流速加快,静压降低,从而在内文丘里管出口形成了一定的差压,致使内文丘里管内流体的流速增加,所测差压变大。根据内流体力学和相似准则,此差压是整个工艺管道内气体流量的函数,所以通过测量此差压值即可反映整个管道的流量。

内藏式双文丘里管解决了煤气、空气、烟气等气体流量较小的计量难题,具体体现在以下几个方面:

1、被测介质进入内藏式双文丘里管后,流速一般可提高到管道内流体流速的3倍以上,使与之配套的差压变送器输出信号幅度大大提高,提高了测量精度,使得自动化控制更趋于理想。

2、大量的理论分析和风洞实验验证,内藏式双文丘里管最终的前直管段只需3倍管道直径,后直管段只需2倍管道直径,大大节省了安装空间,降低了不必要的安装成本,使得安装局限大大改观。

3、由于采用内外双文丘里管组合设计,使被测介质压力损失几乎没有。
